波長色散型X射線熒光光譜儀分析硫化銅鉬礦的應用方案-華普通用
分析硫化銅鉬礦的應用方案

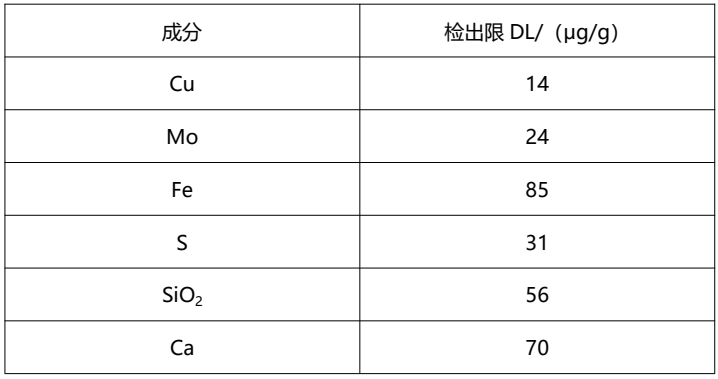

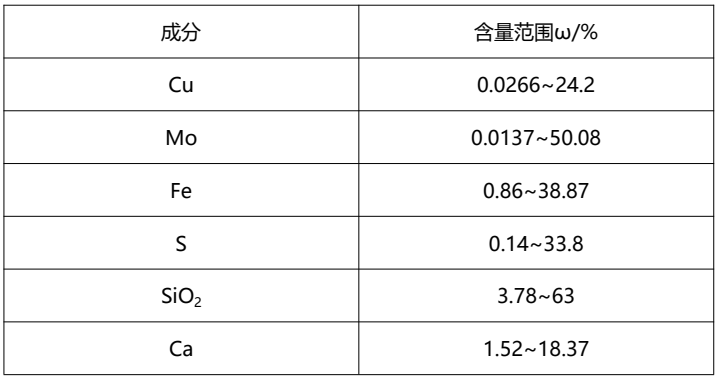

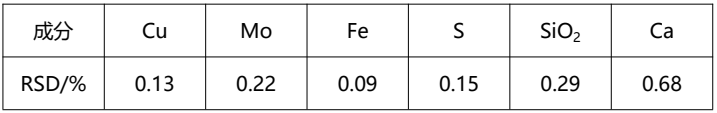

硫化銅鉬礦作為常見的硫化銅礦之一，有用成分除銅物外，還含有輝鉬礦。硫化銅礦及其精礦質量高低直接影響銅產品的技術經濟指標，因此針對其選礦流程樣品中銅、鉬、鐵、硫、硅、鈣等主成分的分析往往需要若干傳統方法的組合，其操作流程繁瑣冗長。 利用X射線熒光光譜(XRF)法線性范圍寬、精密度高、分析速度快的特點則可有效解決這一難題。 波長色散X射線熒光光譜儀ZSX Primus III+ 本文介紹使用波長色散X射線熒光光譜儀 ZSX Primus III+分析硫化銅鉬礦的主要成分。 1儀器與試劑 儀器： 波長色散型X射線熒光光譜儀 ZSX Primus III+ 試劑： 四硼酸鋰與偏硼酸鋰混合熔劑 脫模劑（LiBr）分析純 氧化劑（LiNO3）分析純 2實驗步驟 取0.4g樣品，1.0g混合熔劑，2.0g氧化劑混合均勻后，再均勻覆蓋5.0g混合熔劑，在熔樣機中以650℃預氧化后升溫至1050℃熔融，加入適量脫模劑后制成玻璃樣片，于熒光光譜儀上進行測定。 3標準樣品選擇 將銅礦石、鉬礦石國家標準物質精礦樣品與原礦樣品以不同比例混合，以配制具有一定含量梯度的校準樣品序列，各成分含量范圍如下： 標準樣品及人工配置校準樣品中 各成分含量范圍 4方法檢出限 根據公式： S為靈敏度（kcps/%），rb為背景計數率（kcps），tb為背景測定時間（s），可得方法檢出限。 5方法精密度 按上述實驗步驟熔融GBWO7144和 GBW07266等比例混合的樣品并進行測定( n=10)，統計測量結果，計算各成分的相對標準偏差如下： 6總結 采用波長色散X射線熒光光譜儀ZSX PrimusIII+，建立了涵蓋硫化銅鉬礦石選礦流程樣品中主成分分布的熔融制樣——XRF分析方法。 Cu、Mo、Fe、S、SiO2 精密度小于1.0 %，檢出限滿足日常分析要求。
