由圖可知，入射光路除入射狹縫(25um寬)之外還有球面反射鏡。它的作用是將兩個樣品臺上激發的光譜亮度全部反射到入射狹縫。為了提高紫外光200nm以下元素的反射能力，凹面反射鏡表面需涂氟化鎂，人射狹縫和球面反射鏡裝在真空室內。在圖中，光路中具有兩個反射鏡，其中之一是在右樣品臺激發樣品時，使反射鏡進入光路，汞燈反射鏡退出光路，將激發光亮射到球面放射鏡上。然后進入入射狹縫到達凹面光柵分光Hg反射鏡是供狹縫掃描時用的，當左樣品架激發樣品時，進入曝光階段，Hg反射鏡將退出光路，使左樣品架激發光引入球面反射鏡，進入人射狹縫到達凹面光柵進行分光。

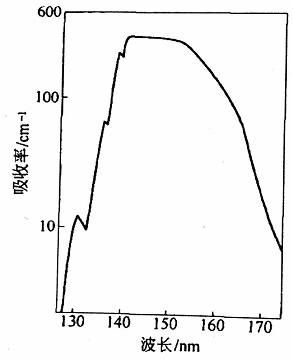

   光路中兩個反射鏡區域處于非真空狀態。對于短紫外線的元素（C、P、S、As、B、Sn等等）這是一個致命的問題。這個區域中存在氧氣、空氣、水汽將200nm以下波段的輻射吸收掉。光電直讀光譜儀無法分析這些元素的含量。氧的吸收曲線195nm的輻射都有吸收，而在140nm附近吸收最激烈。

   在兩個反射鏡的區域內，密封相當重要。Hg燈亮光通過石英窗玻璃進入反射鏡，兩個樣品臺通過滑板上裝的石英玻璃進行密封，平時這個區域總有靜態氬存在，即使不分析樣品期間，所有的樣品激發的亮度和Hg燈亮度通過大石英窗進人光學室。由于貝爾德采用這種人射光路的結構，存在的最大問題是氬氣消耗量大。目前，國內光電直讀光譜儀生產廠家大部分采用所示的分光系統。

    在人射光路部分通過聚焦鏡和樣品臺隔離。分光系統全部在真空室內。樣品臺到聚焦鏡這段距離可以做得很密封。氬氣沖洗從這里進入，然后到達電極架的燃燒腔。由于樣品臺燃燒腔內存在一個反向氬氣壓力，靜態氬的消耗相當小。這種結構的分光系統采用基體元素例如Fe*R等進行狹縫掃描（光譜儀使用前的光學系統校準)。沒有Hg燈進行狹縫掃描。斯派克光電直讀光譜儀采用手動的方法微微改變?nèi)松洫M縫的位置到達出射狹縫上譜線極大位置。德國斯派克光電直讀光譜儀采用直線電機控制入射狹縫系統，軟件自動掃描，這樣可以克服手動和機械結構帶來的調整誤差。
